產品簡介

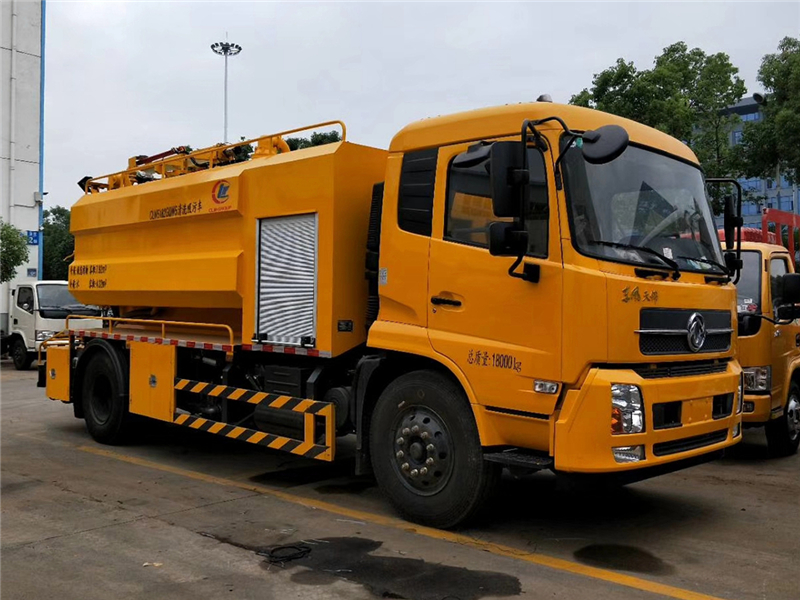

東風天錦12.5方聯合疏通車（科技版）主要適用于城市下水道、雨水井、沉淀井、溝渠的疏通清洗及吸污清污作業。也適用于煉油、鋼鐵、化工、房管、環衛等行業的管道清洗，廢水、積淀物的抽吸、裝運和排卸作業。

CLW5182GQWD5清洗吸污車采用定型汽車二類底盤改裝，主要配套件實行全球采購, 性能優良、工作可靠。

工作原理：

疏通：由底盤車發動機驅動的高壓水泵產生18MPa高壓水，高壓水通過特制噴頭高速向前、向后噴射。向前的射流可以沖開前方堵塞物，向后的射流除沖洗管道壁，沖走沉積物外，還帶動噴頭及噴水膠管自動進入管道縱深。液壓驅動的水管卷盤可以**噴頭的運動方向和運動速度。噴頭前進時能沖開前方堵塞物，沖洗管道壁，后退時能更好地將沉積物沖掉并帶到坑口的沉井中。往返重復沖洗效果更好。

吸污：由底盤發動機驅動的真空泵使污水罐產生真空，將吸污管插入污泥中，污物在大氣壓的作用下被吸到污水罐中。污水過濾后排回下水道，污物留存在污水罐中，運送到指定地點后排放。

清污：真空泵使吸污管內產生真空和高速氣流，將吸污管插入少水、有一定硬度的污泥中，或?qū)⑽酃芸趯?duì)準泥砂、垃圾等，這些污物在高速氣流的作用下被帶到污水罐中。完成下水道清污作業。

東風天錦12.5方聯合疏通車（科技版）的主要性能及特點

l 具有疏通、吸污、清污等多種功能，一車頂3車。

l 底盤：東風二類汽車底盤，ISB210 50發動機，功率155kW，額定轉速2500r/min，排放達國5標準。

l 分動箱：國產優質分動箱，用以從底盤發動機取力并分別輸送給真空泵、高壓水泵。實現多點大功率取力，屬關鍵技術。

l 真空泵：極限真空度:33mbar，**抽氣量: 1400m3/h。**工作轉速：1300r/min。水環真空泵，西門子技術，國內生產。

l 高壓水泵：額定壓力：22MPa，額定流量：212L/min，**轉速；1450r/min。高壓柱塞泵，中德合資。

l 污水罐：6mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料。帶高液位報**保護裝置。總?cè)莘e7.92m3。

l 清水箱：由3個管路連通的水箱組成，內置防波板。帶低水位報**保護裝置。總?cè)莘e4.32 m3。

l 吸污管：帶旋轉臂架的PVC鋼絲增強軟管或鋼絲編織膠管，可230°水平旋轉，-15°～+53°垂直變幅，1.3m長短伸縮。3根3m接長管用于吸污管接長。

l 水管卷盤：液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，可纏繞存放DN25的專用膠管不少于60m。

l 專用膠管：原裝進口ND25的下水道疏通專用膠管，耐高壓，質量輕，摩擦阻力小，抗劃傷能力強。標準配置管長：20m。

l 清洗水管卷盤：水管手動拉出，自動收回，原裝進口手持噴**。用于清洗本車和作業場地。軟管長度15m。

l 噴頭：原裝進口1英寸噴頭，標準配置3個噴頭：（選配）

l 三角形噴頭：同時向前向后噴射。適用于完全堵塞的管道。（選配）

l 蘑菇形噴頭：噴嘴以?xún)煞N角度布置，有較大的推力，用于有油脂的管道。（選配）

l 炸彈形噴頭：噴嘴與噴頭軸線成15°或30°夾角，通常情況下使用。（選配）

l 操縱裝置：噴頭和膠管的前進、后退及速度調節采用手控，其它**均采用電控。吸污管旋轉臂架的旋轉、變幅、伸縮，污水罐后蓋的開閉、傾翻復位等除電控外，還配有無線遙控。

東風天錦12.5方聯合疏通車（科技版）主要技術參數
