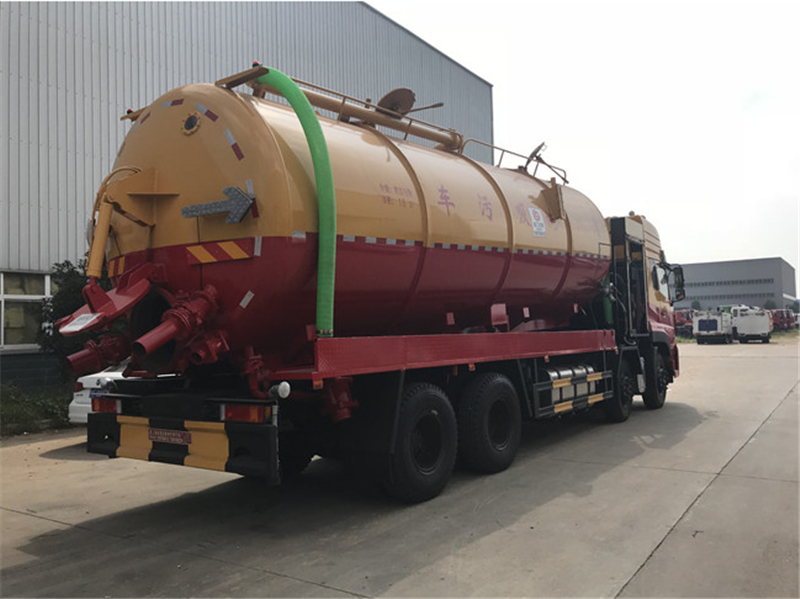

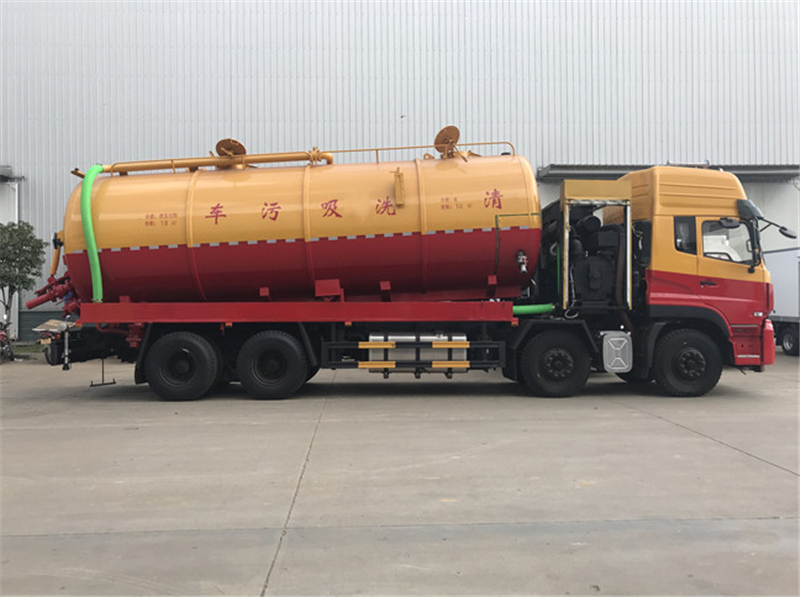

![東風天龍[28-32立方]清洗吸污車](/public/uploads/202202/1645580785_0248a1e9f6c0f342f653.jpg)
掃碼了解更多
產品亮點：
具有疏通、吸污、清污等多種功能，一車頂3車
疏通：由底盤車發動機驅動的高壓水泵產生18MPa高壓水，高壓水通過特制噴頭高速向前、向后噴射。向前的射流可以沖開前方堵塞物，向后的射流除沖洗管道壁，沖走沉積物外，還帶動噴頭及噴水膠管自動進入管道縱深。液壓驅動的水管卷盤可以**噴頭的運動方向和運動速度。噴頭前進時能沖開前方堵塞物，沖洗管道壁，后退時能更好地將沉積物沖掉并帶到坑口的沉井中。往返重復沖洗效果更好。
天龍前四后八清洗吸污車主要性能及產品特點：
l 采用東風二類底盤DFH1310A1系列成熟產品，多種發動機可供選擇，功率309KW額定轉速2500R/min,排放達國五標準。
l 真空泵：極限真空度：-0.093MPA,**抽氣量：720M3/h,**工作轉速：1460r/min.水環真空泵，西門子技術，國內生產。
l 高壓水泵：額定壓力：160-180BAR,額定流量：270-300L/min/高壓柱塞泵，國產優質大流量。
l 污水罐：8mm鍋爐鋼板制造，圓柱形，后蓋自動開閉，傾翻卸料，可加裝高液位報**保護裝置?？?cè)莘e27方。（罐體總?cè)莘e35方，水污可自由分配）
l 清水箱：由2個管路聯通的水箱組成，內置防波板，可加裝低水位報**保護裝置，總?cè)莘e8方。
l 水管卷盤：液壓驅動，正反轉，無級調速。安裝于污水罐后蓋上，可纏繞存放DN22-25的專用膠管不少于60M。
l 專用膠管：國產優質DN22-25的下水道疏通專用膠管，耐高壓，質量輕，摩擦阻力小，抗劃傷能力強。標準配置管長：60米。
l 專用吸污管：優質PVC合成材質吸污管，輕質堅韌，內徑102mm,長度10米。
噴頭：標準配置三角形噴頭，蘑菇噴頭。
l 吸污：由副發動機驅動的真空泵使污水罐產生真空，將吸污管插入污泥中，污物在大氣壓的作用下被吸到污水罐中。污水過濾后排回下水道，污物留存在污水罐中，運送到指定地點后排放。
l 清污：真空泵使吸污管內產生真空和高速氣流，將吸污管插入少水、有一定硬度的污泥中，或?qū)⑽酃芸趯誓嗌?、垃圾等，這些污物在高速氣流的作用下被帶到污水罐中。完成下水道清污作業。
上裝
采用武鋼優質Q235板材制作，吸污泵采用濰坊375-420馬力副發動機帶SK-30-SK42式大流量真空泵，垂直吸程：9-10米，采用國產大流量大壓力優質高壓泵，壓力：160-180MPA,流量：270-300L/min,配內徑22-25MM高壓管60米，兩個定制噴頭，內徑102MM吸污管10米
|
【主要技術參數】 |
|||
|
產品** |
東風牌 |
公告批次 |
315 |
|
產品名稱 |
清洗吸污車 |
產品型號 |
HCQ5312GQWDF5 |
|
總質量(Kg) |
31000 |
罐體容積(m3) |
28.1 |
|
額定載質量(Kg) |
11975,11910 |
外形尺寸 |
11995×2550×3850 |
|
整備質量(Kg) |
15000 |
準乘人數(人) |
2,3 |
|
接近角/離去角(°) |
18/13 |
前懸/后懸 |
1500/2695,1500/2645 |
|
軸數 |
4 |
軸距 |
1850+4600+1350 |
|
軸荷(Kg) |
6500/6500/18000(二軸組) |
**車速(Km/h) |
90 |
|
其它 |
1.該車裝備有清水罐,污水罐,高壓水泵和水循環吸污泵等裝置,用于清洗和吸污;2.罐體外形尺寸(直段長×直徑)(mm):7100×2350(其中罐體前部3200mm為清水罐),兩罐**,且不能同時滿載,清洗功能時用清水罐,吸污功能時用污水罐;3.污水罐有效容積15.6立方米,罐體外形尺寸(直段長×直徑)(mm):3900×2350;清水罐有效容積12.5立方米,罐體外形尺寸(直段長×直徑)(mm):3200×2350;4.軸距/后懸對應關系為:1850+4600+1350/2695,1850+4600+1400/2645,2050+4400+1350/2695,2050+4400+1400/2645;5.側/后防護材料為Q235,側/后防護連接方式均為焊接連接,后防護截面尺寸300×60,下邊緣離地高500mm;6.隨底盤選裝駕駛室;7.安裝帶有衛星定位功能的行駛記錄儀;8.后懸架形式僅選用鋼板彈簧型式的底盤;9.ABS型號/廠家:3631010-C2000/東科克諾爾商用車制動系統(十堰)有限公司. |
||
|
【底盤技術參數】 |
|||
|
底盤型號 |
DFH1310A1 |
底盤名稱 |
載貨汽車底盤 |
|
**名稱 |
東風牌 |
生產企業 |
東風商用車有限公司 |
|
外形尺寸 |
|
輪胎數 |
12 |
|
接近角/離去角(°) |
22/12,13/17 |
輪胎規格 |
12R22.5 18PR |
|
鋼板彈簧片數 |
3/3/10 |
前輪距 |
2040/2040,2010/2010 |
|
燃料種類 |
柴油 |
后輪距 |
1860/1860,1880/1880 |
|
排放標準 |
GB3847-2005,GB17691-2005國V |
||
|
發動機型號 |
發動機生產企業 |
排量 |
功率(Kw) |
|
dCi420-51 |
東風商用車有限公司 |
11120 |
309 |
